描述
TPS40057PWPR是高电压、宽输入(8V至40V)同步降压控制器。它通过各种用户可编程功能提供设计灵活性，包括软启动、UVLO、工作频率、电压前馈、高侧电流限制和环路补偿。TPS40057PWPR使用电压前馈控制技术在宽(4:1)输入电压范围内提供良好的线路调节，并快速响应输入线路瞬态。具有输入变化的近乎恒定的调制器增益简化了环路补偿。外部可编程电流限制提供逐脉冲电流限制，以及使用内部故障计数器的打嗝模式操作，以实现更长持续时间的过载。
产品概述
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS40057PWPR |
| 供应商 | 德州仪器 |
| 描述 | IC REG CTRLR BUCK 16HTSSOP |
| 详细描述 | 降压稳压器正输出降压-DCDC切换控制器IC16-HTSSOP |
| 类别 | 集成电路(IC)PMIC-稳压器-DCDC开关式控制器 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 16-PowerTSSOP(0.173"，4.40mm宽) |
| 供应商器件封装 | 16-HTSSOP |
| 基本产品编号 | TPS40057 |
产品图片
TPS40057PWPR
规格参数
| 零件状态 | 在售 |
| 输出类型 | 晶体管驱动器 |
| 功能 | 降压 |
| 输出配置 | 正 |
| 输出数 | 1 |
| 输出阶段 | 1 |
| 电压-供电(Vcc/Vdd) | 8V～40V |
| 频率-开关 | 最高1MHz |
| 占空比(最大) | 94% |
| 同步整流器 | 是 |
| 时钟同步 | 是 |
| 控制特性 | 限流，使能，频率控制，软启动 |
| 案例/包装 | HTSSOPEP |
| 引脚数 | 16 |
| 环境温度范围高 | 85°C |
| 占空比 | 94% |
| 最大频率 | 1兆赫 |
| 最高结温(Tj) | 125℃ |
| 最高工作温度 | 85°C |
| 最大电源电压 | 40V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 8V |
| 标称电源电流 | 1.5mA |
| 工作电源电压 | 40V |
| 输出电压 | 35V |
| 输出电流 | 20安 |
| 包装 | 切割胶带(CT) |
| 静态电流 | 1.5mA |
| 开关频率 | 1兆赫 |
| 高度 | 1.2毫米 |
| 长度 | 5毫米 |
| 厚度 | 1毫米 |
| 宽度 | 4.4毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
特点
工作输入电压8V至40V
输入电压前馈补偿
<1%内部0.7V基准
高达1MHz的可编程固定频率
电压模式控制器
用于高端
和同步N沟道MOSFET的内部栅极驱动输出
16引脚PowerPAD™封装(θJC=2°C/W)
热关断
可外部同步
可编程高端检测短路
保护
可编程闭环软启动
仅限TPS40054源
TPS40055源和接收器
TPS40057具有VO预偏置的源和接收器
应用领域
电源模块
网络和电信
工业领域和服务器
电路图
引脚图
CAD模型

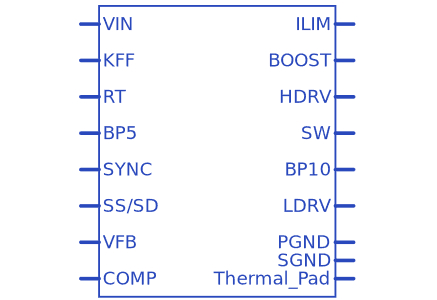

TPS40057PWPR符号

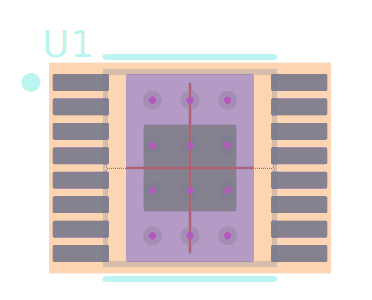

TPS40057PWPR脚印
封装

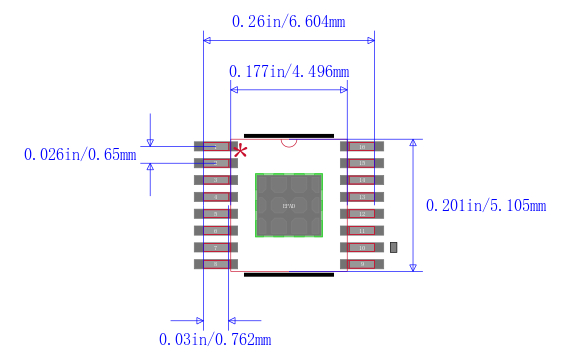

TPS40057PWPR封装
