STM32F103ZET6引脚图与中文手册

1.描述 2.产品概述 3.产品图片 4.规格参数 5.环境与出口分类 6.特点 7.电路图 8.引脚图 9.CAD模型 10.封装 11.替代型号 12.PDF资料 13.应用笔记 14.产品制造商介绍

从Kynix购入该产品

加入购物车

描述

STM32F103ZET6包含以72MHz频率运行的高性能ARM Cortex-M332位RISC内核、高速嵌入式存储器（闪存高达512KB，SRAM高达64KB），以及连接到两条APB总线的各种增强型I/O和外围设备。提供三个12位ADC、四个通用16位定时器和两个PWM定时器，以及标准和高级通信接口：多达两个I²C、三个SPI、两个I2Ss、一个SDIO、五个USART、一个USB和一个CAN。可在–40至+105°C的温度范围内工作，电源电压为2.0至3.6V。适用于广泛的应用，如电机驱动、应用控制、医疗和手持设备、PC和游戏外围设备、GPS平台、工业应用、PLC、逆变器、打印机、扫描仪、报警系统视频对讲和HVAC。

产品概述

产品型号	STM32F103ZET6
描述	IC MCU 32BIT 512KB闪存144LQFP
分类	集成电路(IC)，嵌入式-微控制器
制造商	STMicroelectronics
系列	STM32F1
电压-电源(Vcc / Vdd)	2V〜3.6V
工作温度	-40°C〜85°C(TA)
包装/箱	144-LQFP
基本零件号	STM32F103

产品图片

STM32F103ZET6

规格参数

产品种类	ARM微控制器-MCU
系列	STM32F215ZG
零件状态	活性
核心	ARMCortexM3
程序存储器大小	1MB
数据总线宽度	32bit
ADC分辨率	12bit
最大时钟频率	120MHz
输入/输出端数量	24I/O
数据RAM大小	128kB
工作电源电压	1.8Vto3.6V
程序存储器类型	Flash
数据Ram类型	SRAM
数据ROM大小	512B
接口类型	2xCAN,2xUART,3xI2C,3xSPI,4xUSART,SDIO
ADC通道数	21
位数	32
D / A转换器数量	2
I2C通道数	2
I / O数量	112
可编程I / O数量	112
PWM通道数	16
SPI通道数	3
计时器/计数器数量	8
UART通道数	2
USART通道数	3
振荡器类型	内部
长度	1.45毫米
长度	20.2毫米
包装	托盘
安装风格	SMD/SMT
封装/箱体	LQFP-144

环境与出口分类

属性	描述
REACH状态	非REACH产品
RoHS状态	符合ROHS3
水分敏感性水平(MSL)	3(168小时)

特点

POR，PDR和可编程电压检测器
低功耗-睡眠，停止和待机模式
用于RTC和备用寄存器的VBAT电源
12通道DMA控制器
调试模式-串行线调试(SWD)和JTAG接口
Cortex®-M3嵌入式跟踪Macrocell™
2个看门狗定时器
SysTick计时器-24位递减计数器
CRC计算单元，96位唯一ID

电路图

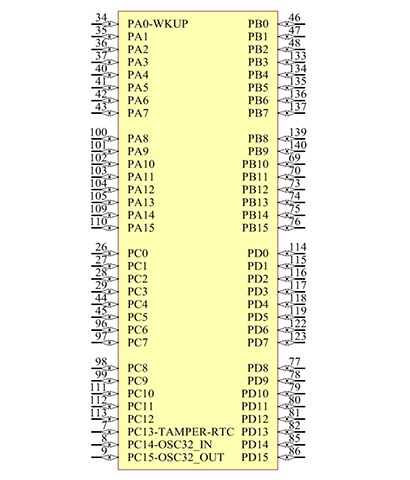

引脚图

CAD模型

STM32F103ZET6符号

STM32F103ZET6脚印

STM32F103ZET6 3D模型

封装

STM32F103ZET6封装

替代型号

型号	制造商	品名	描述
STM32F103ZET6TR	意法半导体	微控制器	IC MCU 32BIT 512KB FLASH 144LQFP
STM32F103ZET7	意法半导体	微控制器	32Bit 72MHz 144Pin
STM32F103ZET7TR	意法半导体	微控制器	32位MCU，256至512KB闪存，USB ，CAN ，11个定时器

PDF资料

应用笔记

类型	标题
PDF	STM32F103ZET6产品修订记录.pdf
PDF	STM32F103ZET6引脚功能介绍.pdf

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商，总部位于瑞士日内瓦。公司在多媒体、功率、接口和传感器等技术领域具有明显的优势，销售收入在半导体工业五大市场上分布均衡：电信(25%)，汽车(17%)，消费电子(9%)，计算机(14%)，工业(10%)，经销渠道(25%)，销售收入包括意法半导体与爱立信的 50/50 合资企业 ST-Ericsson 的无线业务收入。
