TMS320C30GEL中文资料与引脚图
描述
TMS320C30GEL采用0.7-x.m三层金属CMO技术制造的32位浮点处理器。内部总线和特殊DSP指令集具有执行高达50MFLOPS(每秒百万次浮点运算)的速度和灵活性。通过在硬件中实现其他处理器通过软件或微代码实现的功能来优化速度。这种硬件密集型方法提供了以前在单个芯片上无法提供的性能。可以在单个周期内对整数或浮点数据执行并行乘法和ALU运算。每个处理器还拥有一个通用寄存器文件、一个程序缓存、专用ARAU、内部双存取存储器、一个支持并发I/O的DMA通道和较短的机器周期时间。TMS320C30GEL支持来自主机处理器的各种系统应用专用协处理器。
产品概述
产品型号 | TMS320C30GEL |
描述 | IC DSP 181-CPGA |
分类 | 集成电路(IC),嵌入式-DSP(数字信号处理器) |
制造商 | 德州仪器 |
系列 | TMS320C3x |
工作温度 | 0°C〜85°C(TC) |
包装/箱 | 181-BCPGA裸露垫 |
供应商设备包装 | 181-CPGA(39x39) |
基本零件号 | TMS320 |

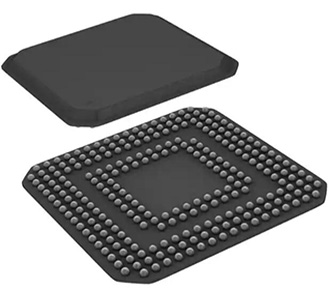

产品图片

TMS320C30GEL
规格参数
产品种类 | 数字信号处理器和控制器 - DSP, DSC |
系列 | TMS320C30 |
位数 | 32 |
I / O数量 | 16 |
内存大小 | 8 kB |
频率 | 50兆赫 |
最大时钟频率 | 50 MHz |
程序存储器大小 | 16 kB |
数据 RAM 大小 | 8 kB |
工作电源电压 | 5 V |
最小工作温度 | 0℃ |
最大工作温度 | +85℃ |
电压-I / O | 5.00伏 |
电压-铁芯 | 5.00伏 |
数据总线宽度 | 32 bit |
高度 | 4.7 mm |
长度 | 40.40 mm |
宽度 | 40.40 mm |
安装类型 | 通孔 |
封装 / 箱体 | CPGA-181 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
引脚图

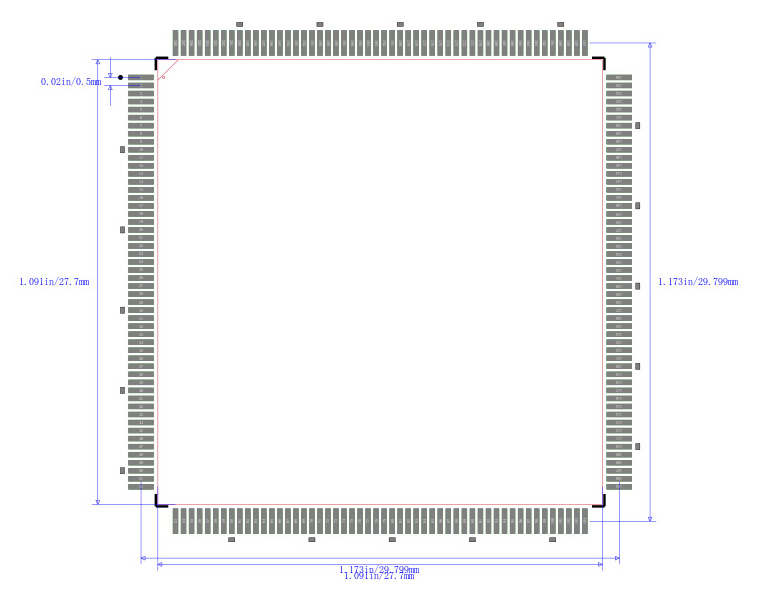

封装

TMS320C30GEL封装
PDF资料
