ADS1015IRUGT中文资料数据表PDF
描述
ADS1015IRUGT是兼容I2C的12位高精度低功耗模数转换器(ADC)，采用超小型无引线X2QFN-10封装和VSSOP-10封装。它采用了低漂移电压基准和振荡器。ADS1015IRUGT还采用可编程增益放大器(PGA)和数字比较器。ADS1015IRUGT可在数据速率高达每秒3300个样本(SPS)的情况下执行转换。PGA可提供从±256mV到±6.144V的输入范围，从而实现精准的大小信号测量。此器件采用一个输入多路复用器(MUX)，可实现两次差动输入测量或四次单端输入测量。ADS1015IRUGT既可工作于连续转换模式下，也可工作于单冲模式下。在单冲模式下，可在一次转换后自动断电，因此显著降低了空闲期间的功耗。
产品概述
| 制造商 | 德州仪器 |
| 制造商产品编号 | ADS1015IRUGT |
| 描述 | IC ADC 12BIT SIGMA-DELTA 10X2QFN |
| 详细描述 | 12位模数转换器2，4输入1三角积分10-X2QFN(2x1.5) |
| 类别 | 集成电路(IC)数据采集-模数转换器(ADC) |
| 工作温度 | -40°C~125°C |
| 封装/外壳 | 10-XFQFN |
| 供应商器件封装 | 10-X2QFN(2x1.5) |
| 安装类型 | 表面贴装型 |
| 基本产品编号 | ADS1015 |
产品图片
ADS1015IRUGT
规格参数
| 零件状态 | 在售 |
| 位数 | 12 |
| 采样率(每秒) | 3.3k |
| 输入数 | 2，4 |
| 输入类型 | 差分，单端 |
| 数据接口 | I²C |
| 配置 | 多路复用器-PGA-ADC |
| A/D转换器数 | 1 |
| 架构 | 三角积分 |
| 参考类型 | 内部 |
| 电压-供电，模拟 | 2V~5.5V |
| 电压-供电，数字 | 2V~5.5V |
| 特性 | PGA，可选地址 |
| 案例/包装 | QFN |
| 引脚数 | 10 |
| 兑换率 | 3.3ksps |
| 积分非线性(INL) | 0.5LSB |
| 界面 | I2C |
| 最高工作温度 | 125℃ |
| 最大功耗 | 900微瓦 |
| 最大电源电压 | 5.5V |
| 最大电源电压(DC) | 5.5V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 2伏 |
| 最小电源电压(DC) | 2伏 |
| 标称电源电流 | 150µA |
| A/D转换器数量 | 1 |
| 位数 | 12 |
| 通道数 | 4 |
| 转换器数量 | 1 |
| 元素数量 | 1 |
| 输入数量 | 4 |
| 工作电源电压 | 3.3V |
| 包装 | 卷带式(TR) |
| 功耗 | 900微瓦 |
| 解析度 | 1.5乙 |
| 高度 | 400微米 |
| 长度 | 1.5毫米 |
| 厚度 | 370微米 |
| 宽度 | 2毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
特点
超小型X2QFN封装：2mm×1.5mm×0.4mm
12位无噪声分辨率
宽电源电压：2.0V至5.5V
低流耗：150µA(连续转换模式)
可编程数据速率：128SPS至3.3kSPS
单周期稳定
内部低漂移电压基准
内部振荡器
I2C接口：四个可通过引脚选择的地址
四个单端输入或两个差分输入(ADS1015)
可编程比较器(ADS1014和ADS1015)
工作温度范围：-40°C至+125°C
应用领域
便携式仪表
电池电压和电流监控
温度测量系统
消费类电子产品
工厂自动化和过程控制

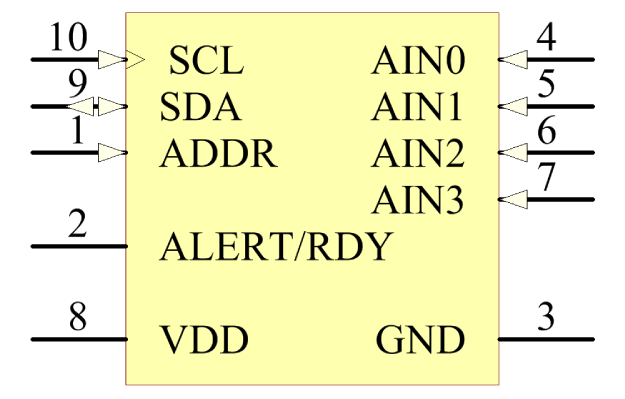

引脚图
CAD模型
ADS1015IRUGT符号
ADS1015IRUGT焊垫
ADS1015IRUGT 3D模型
封装
ADS1015IRUGT封装
替代型号
| 型号 | 制造商 | 品名 | 描述 |
| ADS1114IRUGT | 德州仪器 | AD转换器 | 模数转换器,16位,860SPS,QFN-10,整卷 |
| ADS1115IDGST | 德州仪器 | AD转换器 | 模数转换器,16位,860SPS,MSOP-10 |
| ADS1015IDGST | 德州仪器 | AD转换器 | 12bit,3.3kSPS,单,2V,5.5V,VSSOP |
