LM386中文资料_引脚图_电路图_PDF下载_替换型号_参数
描述
LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

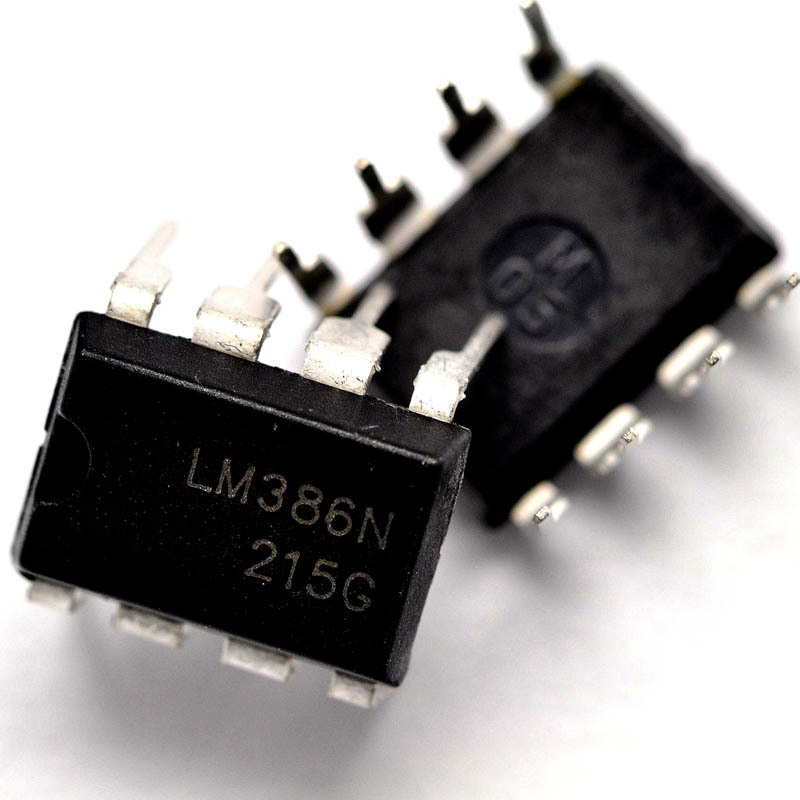

LM386
规格参数
产品型号 | LM386 |
制造商 | 美国国家半导体公司 |
种类 | 音频功率放大器 |
通道数 | 1 |
工作温度范围 | 0°C to +70°C |
针脚数 | 8 |
SVHC(高度关注物质) | No SVHC (18-Jun-2010) |
封装类型 | SOIC |
功率有效值 | 325mW |
器件标号 | 386 |
器件标记 | LM386M-1 |
带宽 | 0.3MHz |
放大器数目 | 1 |
放大器类型 | 功率 |
温度范围 | 商用 |
电源电压最大 | 12V |
电源电压最小 | 4V |
芯片标号 | 386 |
表面安装器件 | 表面安装 |
负载阻抗最小 | 8ohm |
输入偏移电压最大 | 2.5mV |
输出功率 | 0.25W |
运放特点 | 低功率 |
逻辑功能号 | 386 |
额定电源电压 | +9V |
特点
静态功耗低，约为4mA,可用于电池供电。
外围元件少。
工作电压范围宽，4-12V or 5-18V。
外围元件少。
电压增益可调，20-200。
低失真度。
应用领域
AM-FM无线电放大器
便携式磁带放大器
对讲机
电视音响系统
线路驱动器
超声波驱动器
小伺服驱动器
电源转换器
电路图
引脚图

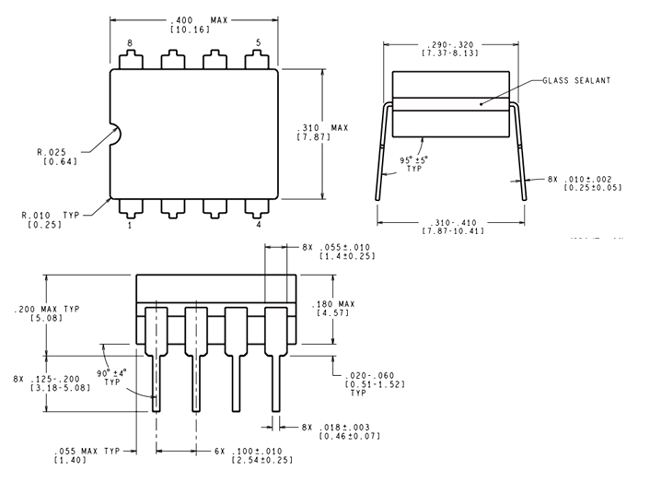

封装
替代型号
16103860，276-1731，386，442-612，8-759-903-86，8050386，EA33X8548，ECG823，JRC386D，LM386，LM3862M，LM386A，LM386LM，LM386N，LM386N-1，LM386N-3，NJM386D，NTE823，SK9210，TCG823，TM823，X440073860
PDF资料
应用笔记
产品制造商介绍
德州仪器(英语：Texas Instruments, TI)于20世纪50年代初开始研究晶体管，同时也制造了世界上第一个商用硅晶体管。1954年，TI研发制造了第一台晶体管收音机，1958年，在TI中新研究实验室工作的Jack Kilby发明了集成电路。1961年，TI为美国空军制造了第一台集成电路电脑。50年代末期，TI开始研究红外线技术，随后TI涉足制造导弹和炸弹的雷达系统，导航和控制系统。世界上第一台便携式计算器由TI于1967年发明。
20世纪70、80年代公司业务集中于家用电子产品，如数字钟表、电子手表、便携式计算器、家用电脑以及各种传感器。1997年公司将其国防业务出售给了美国雷神公司。2007年，德州仪器被认为是世界上最大的道德企业之一。
2011年收购美国国家半导体(National Semiconductor)之后，TI拥有由约45000种模拟电路产品及客户设计工具组成的投资组合，这使TI成为世界上最大模拟电路元器件生产厂商。2011年TI在财富500强中位列第175名。TI旗下业务有两个主要分支：半导体(SC)和教育技术(ET)，其中半导体业务创造了公司收益的约96%。
